[1]:
# Colab 环境检测与依赖安装
try:
import google.colab # type: ignore
IN_COLAB = True
except ImportError:
IN_COLAB = False
if IN_COLAB:
!pip install -q git+https://github.com/bud-primordium/AtomSCF.git@main
!pip install -q git+https://github.com/bud-primordium/AtomPPGen.git@main
AtomPPGen 教程 03：半局域势反演
本教程聚焦如何从 TM 伪轨道恢复半局域势 \(V_l(r)\)，以及如何通过诊断信息评估势的平滑性与节点行为。
教程目标
理解径向 Schrödinger 方程与半局域势的关系，掌握 \(V_l = \varepsilon + \tfrac{1}{2}\tfrac{u''}{u} - \tfrac{l(l+1)}{2r^2}\) 的推导过程
比较内区（解析导数）与外区（样条导数）两种数值策略
学会检测节点、构建诊断表、绘制 \(V_s/V_p/V_d\) 与核势 \(-Z/r\) 的对比图
阅读建议
建议先完成 00-overview 和 02-tm-pseudization 教程，确保理解 TM 伪化的基本流程。
[2]:
# 常用依赖与作图设置
import numpy as np
import matplotlib.pyplot as plt
import platform
from atomppgen import (
solve_ae_atom,
tm_pseudize,
invert_semilocal_potential,
)
# 中文字体配置（兼容多平台）
if platform.system() == 'Darwin': # macOS
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS', 'Heiti TC', 'STHeiti']
elif platform.system() == 'Windows':
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei']
else: # Linux / Colab
plt.rcParams['font.sans-serif'] = ['DejaVu Sans', 'WenQuanYi Micro Hei']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['figure.dpi'] = 100
np.set_printoptions(precision=6, suppress=True)
反演公式推导
径向 Schrödinger 方程写成 TM 使用的 \(u_l(r)\) 形式：
把含势项移到等式右侧可以直接得到半局域势表达式：
内区（\(r \le r_c\)）的 TM 伪轨道可写成 \(u_l(r) = r^{l+1} \exp p(r)\)，其中 \(p(r)=\sum_i a_{2i} r^{2i}\)。代入有
因此
这条公式避开了 \(u\) 与 \(u''\) 的直接相除，在 TM 内区实现中可以利用多项式的解析导数计算。外区仍采用一般形式，只要能稳定评估 \(u\) 与二阶导数即可。
内区（解析导数）与外区（样条）策略
区域 |
输入数据 |
数值策略 |
推荐场景 |
|---|---|---|---|
内区 \(r \le r_c\) |
TM 系数 \(a_{2i}\)、角动量 \(l\)、能量 \(\varepsilon\) |
利用 \(p'(r), p''(r)\) 的解析表达直接带入公式 |
精确匹配 TM 多项式、避免 \(u \to 0\) 导致除零 |
外区 \(r > r_c\) |
全电子网格与拼接后的伪轨道 \(u_{ps}(r)\) |
构建局域三次样条求 \(u,u',u''\) |
AE 区域本征方程成立，与核势保持一致 |
注意事项：
若外区跳变较大，可设置
smooth_rc=True与smooth_width来平滑内外区接缝V_max_clip限制 \(u \to 0\) 时 \(u''/u\) 的发散
节点区域与数值保护
节点检测：
node_tol默认 \(10^{-10}\)，当 \(|u(r)| < \text{node\_tol}\) 视作节点。invert_semilocal_potential会把这些点的势暂存为占位值，待样条完成后再通过线性插值回填。除零控制：在节点附近 \(u''/u\) 容易爆炸，因此需要先裁剪极端值（
V_max_clip）。诊断指标：
diagnostics['n_nodes']会统计符号变化次数，可与全电子轨道节点数对比。
实战：Al (Z=13) 的 s/p/d 三通道反演
沿用前面教程的 Al 原子示例，对三个角动量通道进行势反演。
[3]:
# 求解 AE 原子、构造 TM 伪轨道并反演 V_l(r)
Z = 13 # Al
rc_map = {0: 2.1, 1: 2.2, 2: 2.4} # s/p/d 截断半径
channel_labels = {0: 's', 1: 'p', 2: 'd'}
colors = {0: '#1f77b4', 1: '#ff7f0e', 2: '#2ca02c'}
# 1) 全电子参考解
ae = solve_ae_atom(
Z=Z,
lmax=2,
spin_mode="LDA",
grid_type="exp_transformed",
grid_params={"n": 1200, "total_span": 6.5},
)
print(f"AE 求解完成：网格点数 = {ae.r.size}, SCF 收敛 = {ae.converged}")
# 2) TM 伪化 + 势反演
tm_results = {}
inv_results = {}
for l, rc in rc_map.items():
# 选取该通道能量最高的参考态（列表末尾；p/d 通道通常为近零散射态）
u_ae = ae.u_by_l[l][-1]
eps = ae.eps_by_l[l][-1]
tm_res = tm_pseudize(
r=ae.r,
w=ae.w,
u_ae=u_ae,
eps=eps,
l=l,
rc=rc,
continuity_orders=2,
)
tm_results[l] = tm_res
inv_res = invert_semilocal_potential(
tm_result=tm_res,
r=ae.r,
node_tol=1e-10,
V_max_clip=1000.0,
)
inv_results[l] = inv_res
diag = inv_res.diagnostics
print(
f"l={l} ({channel_labels[l]}) rc={rc:.2f} Bohr | "
f"norm_err={tm_res.norm_error:.2e} | V(rc)={diag['V_at_rc']:.4f} Ha | n_nodes={diag['n_nodes']}"
)
AE 求解完成：网格点数 = 1200, SCF 收敛 = True
l=0 (s) rc=2.10 Bohr | norm_err=1.59e-16 | V(rc)=-0.6049 Ha | n_nodes=0
l=1 (p) rc=2.20 Bohr | norm_err=4.65e-15 | V(rc)=-0.5551 Ha | n_nodes=1
l=2 (d) rc=2.40 Bohr | norm_err=2.10e-13 | V(rc)=-0.4696 Ha | n_nodes=2
invert_semilocal_potential 参数说明
tm_result/r：必须复用与 TM 相同的网格node_tol：越小越敏感，建议从 \(10^{-10}\) 起调V_max_clip：裁剪 \(u''/u\) 畸大值smooth_rc/smooth_width：可选的内外区平滑diagnostics：返回方法名、极值、rc 处势值、节点数等
[4]:
# 汇总诊断信息
print(f"{'l':<3}{'ch':<5}{'rc (Bohr)':<12}{'n_nodes':<10}{'V_min (Ha)':<14}{'V_max (Ha)':<14}{'V(rc) (Ha)':<14}")
print('-' * 75)
for l in sorted(rc_map.keys()):
diag = inv_results[l].diagnostics
print(
f"{l:<3}{channel_labels[l]:<5}{rc_map[l]:<12.2f}{diag['n_nodes']:<10d}"
f"{diag['V_min']:<14.3f}{diag['V_max']:<14.3f}{diag['V_at_rc']:<14.3f}"
)
l ch rc (Bohr) n_nodes V_min (Ha) V_max (Ha) V(rc) (Ha)
---------------------------------------------------------------------------
0 s 2.10 0 -0.874 1.040 -0.605
1 p 2.20 1 -0.754 -0.000 -0.555
2 d 2.40 2 -3.469 0.000 -0.470
[5]:

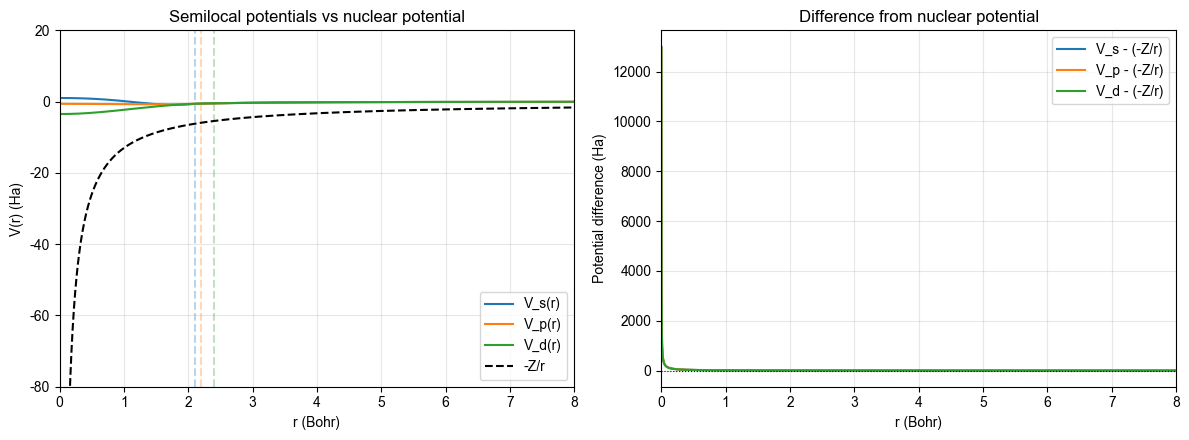

# 可视化 V_s / V_p / V_d 以及核势 -Z/r
r_mask = ae.r <= 8.0
r_vis = ae.r[r_mask]
r_safe = np.where(r_vis < 1e-3, 1e-3, r_vis)
V_nuc = -Z / r_safe
fig, axes = plt.subplots(1, 2, figsize=(12, 4.5))
# Left: semilocal potentials vs nuclear
for l in sorted(rc_map.keys()):
axes[0].plot(r_vis, inv_results[l].V_l[r_mask],
label=f"V_{channel_labels[l]}(r)", color=colors[l])
axes[0].axvline(rc_map[l], color=colors[l], linestyle='--', alpha=0.3)
axes[0].plot(r_vis, V_nuc, label='-Z/r', color='black', linestyle='--')
axes[0].set_xlabel('r (Bohr)')
axes[0].set_ylabel('V(r) (Ha)')
axes[0].set_title('Semilocal potentials vs nuclear potential')
axes[0].set_xlim(0, 8)
axes[0].set_ylim(-80, 20)
axes[0].legend(loc='best')
axes[0].grid(alpha=0.3)
# Right: difference from nuclear potential
for l in sorted(rc_map.keys()):
axes[1].plot(r_vis, inv_results[l].V_l[r_mask] - V_nuc,
label=f"V_{channel_labels[l]} - (-Z/r)", color=colors[l])
axes[1].set_xlabel('r (Bohr)')
axes[1].set_ylabel('Potential difference (Ha)')
axes[1].set_title('Difference from nuclear potential')
axes[1].set_xlim(0, 8)
axes[1].axhline(0.0, color='black', linewidth=0.8, linestyle=':')
axes[1].legend(loc='best')
axes[1].grid(alpha=0.3)
plt.tight_layout()
plt.show()
小结与下一步
通过径向方程反演得到的 \(V_l(r)\) 取决于 TM 内区解析导数与外区样条精度
diagnostics中的节点数、极值、rc 处势值可以快速暴露问题与核势 \(-Z/r\) 对比能直观判断局域道候选：通常选择最”排斥”的通道（如 d 道）作为
V_loc
下一步：进入 04-kb-transform 教程，将半局域势转换为 KB 可分离形式。
