2. 零温弹性常数计算
在上一章中，我们学习了体系建模与应力计算的基本方法。本章将聚焦材料力学性质的核心——零温弹性常数（C11、C12、C44）的计算。
2.1. 学习目标
通过本章，你将能够：
理解显式形变法（explicit deformation method）的物理原理
手工复刻应变→内部弛豫→应力→线性拟合的完整流程
计算立方晶系的三个独立弹性常数（C11、C12、C44）
分析有限尺寸效应对计算精度的影响
使用高级 API 与 YAML 配置完成批量与一键计算
2.2. 物理背景
零温条件下，晶体的弹性响应遵循广义胡克定律： $\(\sigma_{ij} = C_{ijkl} \varepsilon_{kl}\)$
对立方晶系，弹性张量具有高度对称性，仅有三个独立分量：
C11：单轴拉伸/压缩的纵向模量
C12：横向耦合（泊松效应）
C44：剪切模量
本章采用显式形变法：对基态施加微小应变，执行内部弛豫，测量应力，利用应力–应变的线性关系拟合得到弹性常数。
2.3. 准备与导入
本章直接计算（零温较快），不依赖缓存或历史日志。
from pathlib import Path
import numpy as np
import pandas as pd
from IPython.display import Image, display
# 核心模块导入
from thermoelasticsim.core import CrystallineStructureBuilder
from thermoelasticsim.elastic.benchmark import (
BenchmarkConfig,
run_size_sweep,
run_zero_temp_benchmark,
)
from thermoelasticsim.elastic.deformation_method.zero_temp import (
ShearDeformationMethod,
)
from thermoelasticsim.elastic.materials import ALUMINUM_FCC, CARBON_DIAMOND
from thermoelasticsim.potentials.eam import EAMAl1Potential
from thermoelasticsim.potentials.tersoff import TersoffC1988Potential
from thermoelasticsim.utils.plot_config import plt
from thermoelasticsim.utils.utils import EV_TO_GPA
from thermoelasticsim.visualization.api import (
plot_c11_c12_combined_response,
plot_shear_response,
)
# 设置随机种子确保结果可重现
np.random.seed(42)
DEFAULT_SIZE = (4, 4, 4) # 默认超胞尺寸，与YAML配置一致
def fit_slope_r2(x: np.ndarray, y: np.ndarray):
"""线性拟合并返回斜率和R²值"""
coeffs = np.polyfit(x, y, 1) # 一次多项式拟合
y_pred = np.polyval(coeffs, x) # 预测值
ss_res = np.sum((y - y_pred) ** 2) # 残差平方和
ss_tot = np.sum((y - np.mean(y)) ** 2) # 总平方和
r2 = 1 - ss_res / ss_tot if ss_tot != 0 else 1.0
return float(coeffs[0]), float(r2)
INFO: 字体配置成功，优先使用: Arial Unicode MS
2.4. 构建结构与基态制备
在立方晶系中，通常使用等比例晶格弛豫（uniform_lattice_relax）即可高效制备无应力基态；若不收敛再回退到完全弛豫（full_relax）。
# 构建FCC铝超胞结构
builder = CrystallineStructureBuilder()
mat = ALUMINUM_FCC
cell = builder.create_fcc(mat.symbol, mat.lattice_constant, DEFAULT_SIZE)
potential = EAMAl1Potential()
# 使用基准配置创建弛豫器
cfg = BenchmarkConfig(supercell_size=DEFAULT_SIZE)
relaxer = cfg.build_relaxer()
# 基态制备：先尝试等比例晶格弛豫，失败则完全弛豫
ok = relaxer.uniform_lattice_relax(cell, potential)
if not ok:
ok = relaxer.full_relax(cell, potential)
# 验证基态应力（应接近零）
base_stress = cell.calculate_stress_tensor(potential) * EV_TO_GPA
print("基态应力(GPa):")
print(np.array_str(base_stress, precision=6))
base_cell = cell # 保存基态供后续使用
基态应力(GPa):
[[ 6.863336e-07 -1.781624e-15 -1.808479e-15]
[-1.780575e-15 6.863336e-07 -1.812202e-15]
[-1.800082e-15 -1.824798e-15 6.863336e-07]]
2.5. 手动计算 C11/C12（单轴应变法）
当施加单轴应变 εxx 时：
纵向应力响应：σxx ≈ C11·εxx
横向应力响应：σyy = σzz ≈ C12·εxx（泊松效应）
计算步骤：
施加一系列小应变（-0.3% 到 +0.3%）
对每个应变态进行内部弛豫
测量应力张量分量
线性拟合提取弹性常数
# 定义应变序列（从压缩到拉伸，含零点）
strains = np.array([-3e-3, -2e-3, -1e-3, -5e-4, 0.0, 5e-4, 1e-3, 2e-3, 3e-3])
c11_rows, c12_rows = [], []
# 对每个应变计算应力响应
for e in strains:
if abs(e) < 1e-15:
# 零应变直接使用基态
stress = base_cell.calculate_stress_tensor(potential) * EV_TO_GPA
converged = True
else:
# 构造形变梯度张量F
F = np.eye(3)
F[0, 0] += e # 施加x方向单轴应变
# 复制基态并施加形变
c = base_cell.copy()
c.apply_deformation(F)
# 内部弛豫（仅优化原子位置）
converged = relaxer.internal_relax(c, potential)
stress = c.calculate_stress_tensor(potential) * EV_TO_GPA
# 记录C11数据：σxx vs εxx
c11_rows.append(
{
"applied_strain": float(e),
"measured_stress_GPa": float(stress[0, 0]),
"optimization_converged": bool(converged),
}
)
# 记录C12数据：σyy vs εxx
c12_rows.append(
{
"applied_strain": float(e),
"measured_stress_GPa": float(stress[1, 1]),
"optimization_converged": bool(converged),
}
)
def _fit(rows):
"""从应力-应变数据拟合弹性常数"""
arr = [
(r["applied_strain"], r["measured_stress_GPa"])
for r in rows
if r["optimization_converged"]
]
if len(arr) < 2:
return 0.0, 0.0
x = np.array([a for a, _ in arr])
y = np.array([b for _, b in arr])
return fit_slope_r2(x, y)
# 拟合得到弹性常数
C11, r2_c11 = _fit(c11_rows)
C12, r2_c12 = _fit(c12_rows)
# 与文献值比较
lit = ALUMINUM_FCC.literature_elastic_constants
print(
f"C11={C11:.2f} GPa (文献{lit['C11']:.1f}, 误差 {(abs(C11 - lit['C11']) / lit['C11'] * 100):.2f}%), R²={r2_c11:.3f}"
)
print(
f"C12={C12:.2f} GPa (文献{lit['C12']:.1f}, 误差 {(abs(C12 - lit['C12']) / lit['C12'] * 100):.2f}%), R²={r2_c12:.3f}"
)

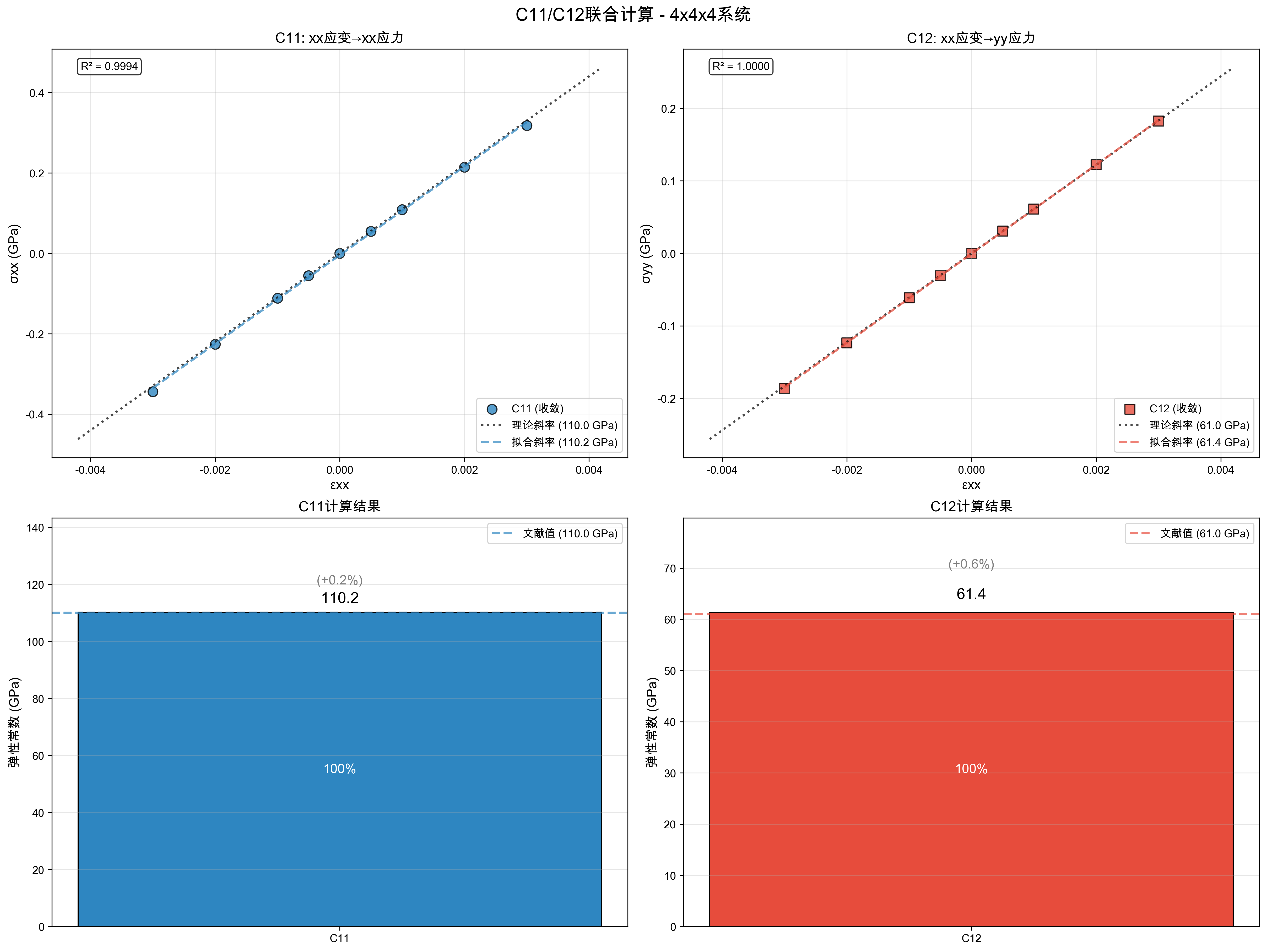

# 生成可视化图表
nx, ny, nz = DEFAULT_SIZE
out_path = Path("c11_c12_response_al.png")
plot_c11_c12_combined_response(c11_rows, c12_rows, (nx, ny, nz), str(out_path))
display(Image(filename=str(out_path)))
C11=110.24 GPa (文献110.0, 误差 0.22%), R²=0.999
C12=61.39 GPa (文献61.0, 误差 0.64%), R²=1.000
2.6. 计算 C44（剪切应变法）
C44 描述晶体对剪切形变的抵抗能力。
关键特点：
采用标准剪切形变方法（数值稳定、实践成熟）
分别计算 yz/xz/xy 三个剪切面的响应
三个值应该相近（立方晶系的对称性检验）
# 使用ShearDeformationMethod计算C44
shear_method = ShearDeformationMethod()
shear_strains = np.array(BenchmarkConfig().shear_strains) # 默认剪切应变序列
# 计算三个独立剪切面的响应
c44_result = shear_method.calculate_c44_response(
base_cell, potential, shear_strains, relaxer
)
# 提取汇总结果
summary = c44_result["summary"]
C44 = float(summary["C44"])
lit = ALUMINUM_FCC.literature_elastic_constants
# 输出结果与文献比较
print(
f"C44={C44:.2f} GPa (文献{lit['C44']:.1f}, 误差 {(abs(C44 - lit['C44']) / lit['C44'] * 100):.2f}%), R²(avg)={summary['average_r2_score']:.3f}"
)

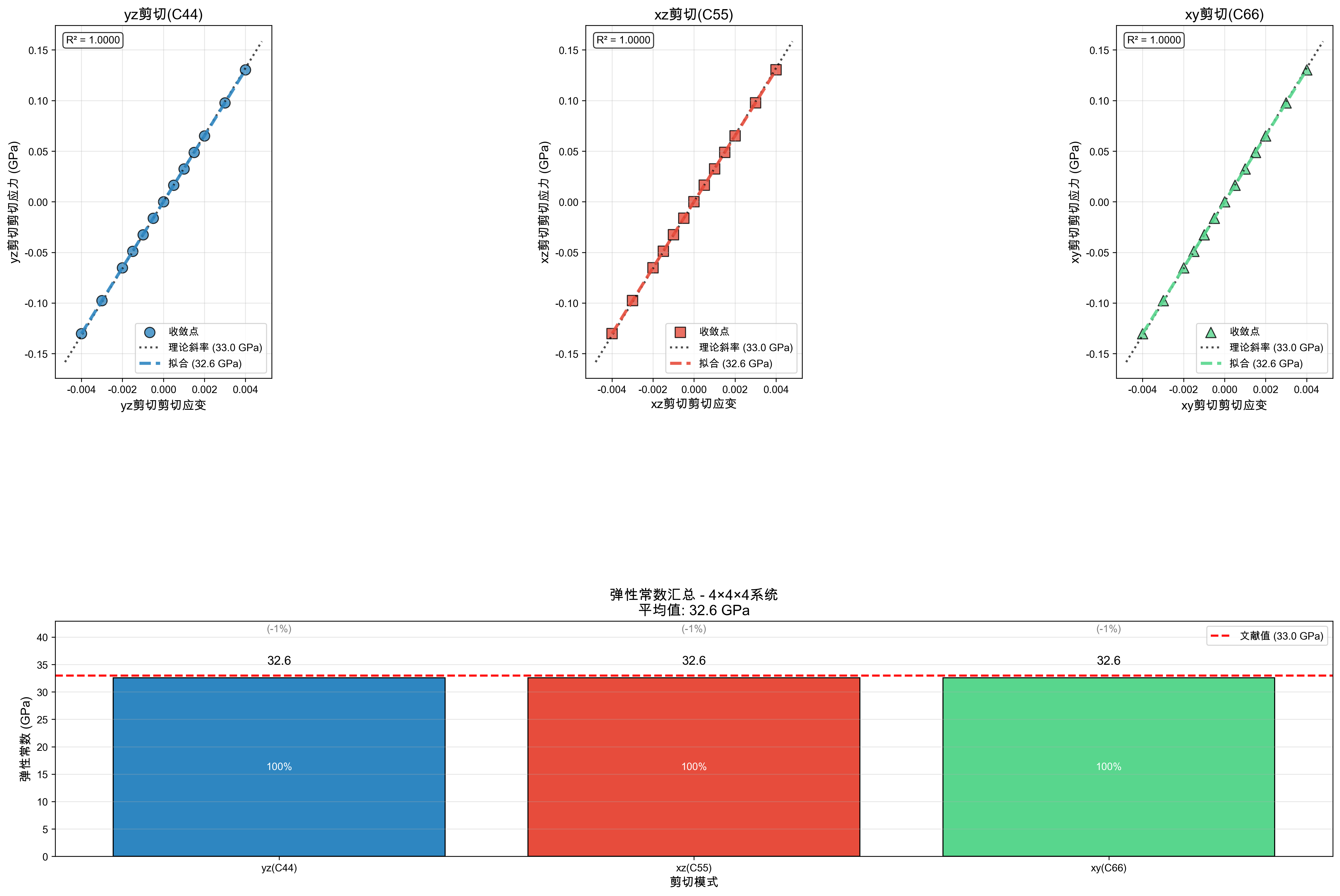

# 生成剪切响应可视化
nx, ny, nz = DEFAULT_SIZE
shear_png = Path("c44_shear_response_al.png")
plot_shear_response(c44_result["detailed_results"], (nx, ny, nz), str(shear_png))
display(Image(filename=str(shear_png)))
C44=32.57 GPa (文献33.0, 误差 1.29%), R²(avg)=1.000
2.7. 弹性模量汇总
由 Cij 可推得工程常用模量：体积模量 K、剪切模量 G、杨氏模量 E、泊松比 ν。
# 从三个独立弹性常数推导工程模量
K = (C11 + 2 * C12) / 3 # 体积模量
G = C44 # 剪切模量
E = 9 * K * G / (3 * K + G) # 杨氏模量
nu = (3 * K - 2 * G) / (6 * K + 2 * G) # 泊松比
print(f"体积模量 K={K:.2f} GPa")
print(f"剪切模量 G={G:.2f} GPa")
print(f"杨氏模量 E={E:.2f} GPa")
print(f"泊松比 ν={nu:.3f}")
体积模量 K=77.67 GPa
剪切模量 G=32.57 GPa
杨氏模量 E=85.74 GPa
泊松比 ν=0.316

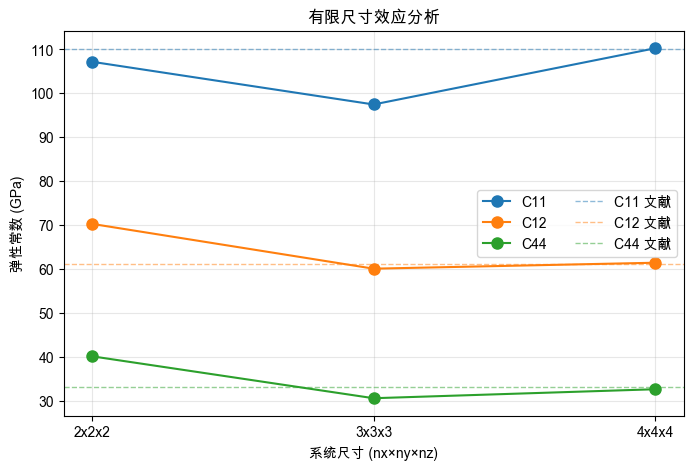

2.8. 有限尺寸效应分析
有限超胞会带来截断与边界效应。下面直接扫描三种尺寸，观察 Cij 收敛行为（零温计算较快，无需读取旧日志）。
# 扫描三个尺寸，观察收敛性
sizes = [(2, 2, 2), (3, 3, 3), (4, 4, 4)]
results = run_size_sweep(
sizes=sizes,
output_root=None, # 不保存到文件
material_params=ALUMINUM_FCC,
potential_factory=EAMAl1Potential,
precision=False, # 快速模式
)
# 整理结果为DataFrame
rows = []
for r in results:
nx, ny, nz = r["supercell_size"]
ecs = r["elastic_constants"]
rows.append(
{
"size": f"{nx}x{ny}x{nz}",
"C11_GPa": ecs["C11"],
"C12_GPa": ecs["C12"],
"C44_GPa": ecs["C44"],
}
)
df_sizes = pd.DataFrame(rows)
display(df_sizes)
INFO:thermoelasticsim.elastic.benchmark:开始Al弹性常数基准：超胞=(2, 2, 2)（原子数=32）
WARNING:thermoelasticsim.elastic.benchmark:超胞过小: 最小半盒长 4.045 Å <= 截断半径 6.500 Å。建议增大尺寸以减少体积相关误差。
INFO:thermoelasticsim.elastic.benchmark:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.benchmark:基态应力(GPa): [0.000001, -0.295312, -0.295312; -0.295312, 0.000001, -0.295312; -0.295312, -0.295312, 0.000001]
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-3.000000e-03 → σxx=-0.382633 GPa, σyy=-0.271162 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-2.000000e-03 → σxx=-0.274206 GPa, σyy=-0.200081 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-1.000000e-03 → σxx=-0.166283 GPa, σyy=-0.129314 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-5.000000e-04 → σxx=-0.112499 GPa, σyy=-0.094022 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=0.000000e+00 → σxx=0.000001 GPa, σyy=0.000001 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=5.000000e-04 → σxx=-0.005360 GPa, σyy=-0.023822 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=1.000000e-03 → σxx=0.048026 GPa, σyy=0.011166 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=2.000000e-03 → σxx=0.154436 GPa, σyy=0.080898 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=3.000000e-03 → σxx=0.260355 GPa, σyy=0.150294 GPa（收敛=True）
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始C44剪切响应计算
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算yz剪切(C44)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: yz剪切(C44): 40.08 GPa (R²=0.564713, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xz剪切(C55)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xz剪切(C55): 40.09 GPa (R²=0.564730, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xy剪切(C66)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xy剪切(C66): 40.09 GPa (R²=0.564726, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:C44剪切响应计算完成
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均C44: 40.08 ± 0.00 GPa
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均拟合优度: 0.564723
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 总收敛率: 100.0% (39/39)
INFO:thermoelasticsim.elastic.benchmark:尺寸 2×2×2: C11=107.16 GPa (误差 2.58%), C12=70.24 GPa (误差 15.15%), C44=40.08 GPa (误差 21.47%), R²(C11/C12)=0.984, R²(C44)=0.565, 用时 0.54s
INFO:thermoelasticsim.elastic.benchmark:开始Al弹性常数基准：超胞=(3, 3, 3)（原子数=108）
WARNING:thermoelasticsim.elastic.benchmark:超胞过小: 最小半盒长 6.067 Å <= 截断半径 6.500 Å。建议增大尺寸以减少体积相关误差。
INFO:thermoelasticsim.elastic.benchmark:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.benchmark:基态应力(GPa): [-0.000003, 0.002750, 0.002750; 0.002750, -0.000003, 0.002750; 0.002750, 0.002750, -0.000003]
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-3.000000e-03 → σxx=-0.300064 GPa, σyy=-0.181577 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-2.000000e-03 → σxx=-0.198274 GPa, σyy=-0.120700 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-1.000000e-03 → σxx=-0.098262 GPa, σyy=-0.060181 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-5.000000e-04 → σxx=-0.048915 GPa, σyy=-0.030050 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=0.000000e+00 → σxx=-0.000003 GPa, σyy=-0.000003 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=5.000000e-04 → σxx=0.048478 GPa, σyy=0.029963 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=1.000000e-03 → σxx=0.096533 GPa, σyy=0.059849 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=2.000000e-03 → σxx=0.191378 GPa, σyy=0.119391 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=3.000000e-03 → σxx=0.284569 GPa, σyy=0.178639 GPa（收敛=True）
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始C44剪切响应计算
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算yz剪切(C44)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: yz剪切(C44): 30.53 GPa (R²=0.999267, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xz剪切(C55)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xz剪切(C55): 30.73 GPa (R²=0.999092, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xy剪切(C66)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xy剪切(C66): 30.33 GPa (R²=0.998119, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:C44剪切响应计算完成
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均C44: 30.53 ± 0.16 GPa
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均拟合优度: 0.998826
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 总收敛率: 100.0% (39/39)
INFO:thermoelasticsim.elastic.benchmark:尺寸 3×3×3: C11=97.43 GPa (误差 11.43%), C12=60.03 GPa (误差 1.59%), C44=30.53 GPa (误差 7.49%), R²(C11/C12)=1.000, R²(C44)=0.999, 用时 5.73s
INFO:thermoelasticsim.elastic.benchmark:开始Al弹性常数基准：超胞=(4, 4, 4)（原子数=256）
INFO:thermoelasticsim.elastic.benchmark:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.benchmark:基态应力(GPa): [0.000001, -0.000000, -0.000000; -0.000000, 0.000001, -0.000000; -0.000000, -0.000000, 0.000001]
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-3.000000e-03 → σxx=-0.343715 GPa, σyy=-0.185925 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-2.000000e-03 → σxx=-0.226191 GPa, σyy=-0.123534 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-1.000000e-03 → σxx=-0.111631 GPa, σyy=-0.061564 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-5.000000e-04 → σxx=-0.055452 GPa, σyy=-0.030732 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=0.000000e+00 → σxx=0.000001 GPa, σyy=0.000001 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=5.000000e-04 → σxx=0.054733 GPa, σyy=0.030637 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=1.000000e-03 → σxx=0.108750 GPa, σyy=0.061178 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=2.000000e-03 → σxx=0.214671 GPa, σyy=0.121984 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=3.000000e-03 → σxx=0.317824 GPa, σyy=0.182435 GPa（收敛=True）
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始C44剪切响应计算
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算yz剪切(C44)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: yz剪切(C44): 32.57 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xz剪切(C55)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xz剪切(C55): 32.57 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xy剪切(C66)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xy剪切(C66): 32.57 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:C44剪切响应计算完成
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均C44: 32.57 ± 0.00 GPa
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均拟合优度: 1.000000
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 总收敛率: 100.0% (39/39)
INFO:thermoelasticsim.elastic.benchmark:尺寸 4×4×4: C11=110.24 GPa (误差 0.22%), C12=61.39 GPa (误差 0.64%), C44=32.57 GPa (误差 1.29%), R²(C11/C12)=1.000, R²(C44)=1.000, 用时 13.29s
| size | C11_GPa | C12_GPa | C44_GPa | |
|---|---|---|---|---|
| 0 | 2x2x2 | 107.162339 | 70.242420 | 40.084864 |
| 1 | 3x3x3 | 97.427869 | 60.030439 | 30.527234 |
| 2 | 4x4x4 | 110.239151 | 61.387452 | 32.574605 |
# 绘制收敛曲线
fig, ax = plt.subplots(figsize=(8, 5))
ax.plot(df_sizes["size"], df_sizes["C11_GPa"], "-o", label="C11", markersize=8)
ax.plot(df_sizes["size"], df_sizes["C12_GPa"], "-o", label="C12", markersize=8)
ax.plot(df_sizes["size"], df_sizes["C44_GPa"], "-o", label="C44", markersize=8)
# 添加文献参考线
lit = ALUMINUM_FCC.literature_elastic_constants
ax.axhline(lit["C11"], color="C0", ls="--", lw=1, alpha=0.5, label="C11 文献")
ax.axhline(lit["C12"], color="C1", ls="--", lw=1, alpha=0.5, label="C12 文献")
ax.axhline(lit["C44"], color="C2", ls="--", lw=1, alpha=0.5, label="C44 文献")
ax.set_xlabel("系统尺寸 (nx×ny×nz)")
ax.set_ylabel("弹性常数 (GPa)")
ax.set_title("有限尺寸效应分析")
ax.legend(ncol=2, loc="best")
ax.grid(True, alpha=0.3)
plt.show()
2.9. 一键 API / YAML（高级用法）
理解原理后，可使用高级接口快速计算：
一键 API：
run_zero_temp_benchmark(...)- 内部完成全部流程YAML配置：
thermoelasticsim-run examples/modern_yaml/zero_temp_elastic.yaml批量扫描：支持多尺寸、多材料的参数化计算
# 演示一键API的使用
res = run_zero_temp_benchmark(
material_params=ALUMINUM_FCC,
potential=EAMAl1Potential(),
supercell_size=DEFAULT_SIZE,
output_dir=None, # 设置路径可保存结果
save_json=False, # 是否保存JSON格式数据
precision=False, # 快速模式
)
# 提取结果
ecs = res["elastic_constants"]
errs = res["errors"]
# 格式化输出
print("一键API结果：")
print(f" C11={ecs['C11']:.2f} GPa")
print(f" C12={ecs['C12']:.2f} GPa")
print(f" C44={ecs['C44']:.2f} GPa")
print(f" 平均误差={errs['average_error_percent']:.2f}%")
INFO:thermoelasticsim.elastic.benchmark:开始Al弹性常数基准：超胞=(4, 4, 4)（原子数=256）
INFO:thermoelasticsim.elastic.benchmark:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.benchmark:基态应力(GPa): [0.000001, -0.000000, -0.000000; -0.000000, 0.000001, -0.000000; -0.000000, -0.000000, 0.000001]
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-3.000000e-03 → σxx=-0.343715 GPa, σyy=-0.185925 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-2.000000e-03 → σxx=-0.226191 GPa, σyy=-0.123534 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-1.000000e-03 → σxx=-0.111631 GPa, σyy=-0.061564 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-5.000000e-04 → σxx=-0.055452 GPa, σyy=-0.030732 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=0.000000e+00 → σxx=0.000001 GPa, σyy=0.000001 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=5.000000e-04 → σxx=0.054733 GPa, σyy=0.030637 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=1.000000e-03 → σxx=0.108750 GPa, σyy=0.061178 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=2.000000e-03 → σxx=0.214671 GPa, σyy=0.121984 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=3.000000e-03 → σxx=0.317824 GPa, σyy=0.182435 GPa（收敛=True）
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始C44剪切响应计算
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算yz剪切(C44)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: yz剪切(C44): 32.57 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xz剪切(C55)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xz剪切(C55): 32.57 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xy剪切(C66)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xy剪切(C66): 32.57 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:C44剪切响应计算完成
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均C44: 32.57 ± 0.00 GPa
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均拟合优度: 1.000000
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 总收敛率: 100.0% (39/39)
一键API结果：
C11=110.24 GPa
C12=61.39 GPa
C44=32.57 GPa
平均误差=0.71%
2.10. Diamond（单尺寸，Tersoff 1988）
共价材料（如金刚石）适合使用 Tersoff 势。短程势下 (2×2×2) 超胞即可得到稳定结果。
# 计算金刚石碳的弹性常数（Tersoff势）
res_dia = run_zero_temp_benchmark(
material_params=CARBON_DIAMOND,
potential=TersoffC1988Potential(),
supercell_size=(2, 2, 2), # 短程势，小尺寸即可
output_dir=None,
save_json=False,
precision=False,
)
# 提取结果
ecs = res_dia["elastic_constants"]
errs = res_dia["errors"]
lit = CARBON_DIAMOND.literature_elastic_constants
# 格式化输出
print("金刚石弹性常数（2×2×2超胞）:")
print("=" * 40)
print(f"C11 = {ecs['C11']:.1f} GPa")
print(f" 文献值: {lit['C11']:.1f} GPa")
print(f" 误差: {errs['C11_error_percent']:.2f}%")
print(f"\nC12 = {ecs['C12']:.1f} GPa")
print(f" 文献值: {lit['C12']:.1f} GPa")
print(f" 误差: {errs['C12_error_percent']:.2f}%")
print(f"\nC44 = {ecs['C44']:.1f} GPa")
print(f" 文献值: {lit['C44']:.1f} GPa")
print(f" 误差: {errs['C44_error_percent']:.2f}%")
print(f"\n平均误差: {errs['average_error_percent']:.2f}%")
print("\n说明：金刚石的弹性常数远大于铝，反映了共价键的高强度")
INFO:thermoelasticsim.elastic.benchmark:开始C弹性常数基准：超胞=(2, 2, 2)（原子数=64）
INFO:thermoelasticsim.elastic.benchmark:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.benchmark:基态应力(GPa): [-0.000013, 0.000000, 0.000000; 0.000000, -0.000013, 0.000000; 0.000000, 0.000000, -0.000013]
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-3.000000e-03 → σxx=-3.237063 GPa, σyy=-0.313174 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-2.000000e-03 → σxx=-2.154766 GPa, σyy=-0.206999 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-1.000000e-03 → σxx=-1.075745 GPa, σyy=-0.102618 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=-5.000000e-04 → σxx=-0.537467 GPa, σyy=-0.051095 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=0.000000e+00 → σxx=-0.000013 GPa, σyy=-0.000013 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=5.000000e-04 → σxx=0.536615 GPa, σyy=0.050631 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=1.000000e-03 → σxx=1.072416 GPa, σyy=0.100838 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=2.000000e-03 → σxx=2.141529 GPa, σyy=0.199953 GPa（收敛=True）
INFO:thermoelasticsim.elastic.benchmark:单轴应变 εxx=3.000000e-03 → σxx=3.207311 GPa, σyy=0.297353 GPa（收敛=True）
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始C44剪切响应计算
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:制备无应力基态（优先等比例晶格弛豫）...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:开始等比例晶格弛豫：只优化晶格常数
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:等比例晶格弛豫成功
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算yz剪切(C44)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: yz剪切(C44): 671.19 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xz剪切(C55)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xz剪切(C55): 671.19 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:计算xy剪切(C66)响应...
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: xy剪切(C66): 671.19 GPa (R²=1.000000, 收敛率=100.0%)
INFO:thermoelasticsim.elastic.deformation_method.zero_temp:C44剪切响应计算完成
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均C44: 671.19 ± 0.00 GPa
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 平均拟合优度: 1.000000
INFO:thermoelasticsim.elastic.deformation_method.zero_temp: 总收敛率: 100.0% (39/39)
金刚石弹性常数（2×2×2超胞）:
========================================
C11 = 1074.1 GPa
文献值: 1074.1 GPa
误差: 0.00%
C12 = 101.7 GPa
文献值: 101.7 GPa
误差: 0.02%
C44 = 671.2 GPa
文献值: 641.5 GPa
误差: 4.62%
平均误差: 1.55%
说明：金刚石的弹性常数远大于铝，反映了共价键的高强度
2.11. 总结
本章系统演示了零温弹性常数计算：
核心内容：
显式形变法的基本原理
手工复刻 C11/C12/C44 的完整流程
尺寸收敛与一键/批量计算路径
材料拓展：从金属到共价晶体
关键要点：
应变幅度选择：太小受数值噪声影响，太大偏离线性区
内部弛豫必不可少：允许原子响应外加形变
尺寸收敛需验证：4×4×4 对铝达到 <2% 精度
2.11.1. 参考文献
Mendelev, M. I., et al. (2008). Analysis of semi-empirical interatomic potentials appropriate for simulation of crystalline and liquid Al and Cu. Philosophical Magazine, 88(12), 1723–1750.
2.11.2. 延伸阅读
ThermoElasticSim API 文档：弹性常数计算模块 (elastic)
YAML 场景说明：YAML 场景快速上手
有限温度弹性常数：有限温度弹性常数
